Come posare i tubi di riscaldamento: istruzioni dettagliate e consigli utili
Installare i tubi di riscaldamento in una stanza richiede una pianificazione accurata. I suggerimenti seguenti non possono sostituire il lavoro di un professionista del settore igienico-sanitario, ma ti aiuteranno a supportare gli artigiani e a comprendere meglio il loro lavoro.
Posa dei tubi di riscaldamento: la giusta pianificazione
Prima di posare i tubi di riscaldamento, è essenziale avere un progetto dettagliato. Rispondi a queste domande fondamentali: Dove installare i radiatori? Quale materiale utilizzare? Entrambe le scelte sono cruciali per il costo complessivo. La pianificazione dettagliata sarà eseguita da un professionista.
Il numero e la posizione dei radiatori costituiscono la base del piano delle tubazioni. L’artigiano specializzato calcolerà le dimensioni adeguate dei radiatori per ottimizzare i costi di riscaldamento.
Quale sistema di posa puoi scegliere?
I tubi di riscaldamento possono essere disposti e posati in due configurazioni principali: a forma di stella o ad anello. Scopri le differenze tra questi due sistemi per scegliere il più adatto al tuo edificio.
Il sistema giusto dipende dal tipo di edificio: nelle case unifamiliari a più piani, solitamente viene utilizzato il sistema ad anello. Per bungalow o appartamenti singoli, è spesso adatta anche la posa a forma di stella. Le case plurifamiliari generalmente combinano entrambi i sistemi.
Se è necessario posare i tubi su più piani, sono indispensabili le colonne montanti, che i professionisti posano verticalmente nelle pareti.
In cosa differiscono i sistemi di posa?
In un sistema a forma di stella, tutti i tubi di riscaldamento partono dal collettore e si collegano direttamente ai rispettivi radiatori. Il collettore fornisce direttamente acqua calda ai radiatori, garantendo un riscaldamento efficiente.
Nel sistema ad anello, tutti i radiatori sono collegati a un sistema di tubi perimetrali composto da due tubazioni installate in parallelo. L'alimentazione di acqua calda nei radiatori è chiamata mandata, mentre il ritorno restituisce l'acqua raffreddata all'impianto di riscaldamento, che la riscalda nuovamente.
Il sistema ad anello utilizza un ritorno comune per tutti i radiatori, mentre nel sistema a stella ogni radiatore ha una propria mandata e ritorno. È essenziale che i tubi utilizzati siano di dimensioni adeguate per garantire il funzionamento ottimale del sistema di riscaldamento.
I tubi di riscaldamento sono realizzati con diversi materiali, come il rame.
Il materiale giusto per i tubi di riscaldamento
Tubi di riscaldamento in acciaio: Uno dei principali vantaggi è la loro capacità di sopportare temperature e pressione elevate. Tuttavia, i tubi in acciaio sono soggetti alla corrosione e quindi non sono adatti per ambienti umidi. È necessario sfiatarli regolarmente per prevenire la corrosione interna.
Tubi di riscaldamento in plastica: Ideali per sistemi a basse temperature fino a 80 °C, come il riscaldamento a parete o a pavimento. Questi tubi non arrugginiscono e perdono poco calore durante il trasporto dell’acqua calda. Tuttavia, i tubi in plastica sono più infiammabili e meno robusti alle sollecitazioni meccaniche.
Tubi di riscaldamento in rame: Offrono resistenza alla corrosione, sono facili da posare e ideali per piccoli sistemi di riscaldamento. Tuttavia, i tubi in rame si espandono con le oscillazioni di temperatura e possono tollerare solo temperature fino a 100 °C. Inoltre, richiedono un efficace isolamento poiché il rame è un eccellente conduttore di calore e la materia prima è molto costosa.
Lunghezza e diametro dei tubi di riscaldamento
Le condutture principali da e verso il collettore hanno di solito un diametro di 26 mm. Al contrario, i radiatori con una potenza fino a 7 kW richiedono tubi con un diametro di 20 mm. Per i radiatori con una capacità fino a 3,5 kW, è sufficiente un diametro di 16 mm.
Per determinare di quanti metri di tubo di riscaldamento hai bisogno, utilizza uno strumento di misura e misura la distanza di ogni radiatore dal collettore o calorifero. Successivamente, raddoppia questa distanza per ottenere la quantità totale di tubo necessaria per mandata e ritorno.
Materiale per la posa dei tubi di riscaldamento
Per posare correttamente i tubi di riscaldamento, è essenziale avere a disposizione alcuni materiali e utensili. Ecco un elenco dei principali strumenti necessari:
- Martello perforatore
- Tagliatubi
- Pinza bloccatubi
- Maschiatore
- Saldatoi o saldatrice
- Pinze a pressare
- Cacciavite
- Supporti per tubi di riscaldamento
- Materiale per sigillare
- Pasta per saldatura
- Isolamento dei tubi
- Tasselli
Posare i tubi di riscaldamento – ecco come fare
Per assicurarti che il calore raggiunga il riscaldamento e non vada perso nei tubi, devi isolarli in modo efficace.
Per posare i tubi di riscaldamento correttamente, segui questi passaggi fondamentali:
- Taglia i tubi secondo il piano di installazione.
- Leviga i bordi tagliati – questo processo è chiamato «sbavatura» – prima di assemblarli con i raccordi.
- I tubi in acciaio richiedono una filettatura esterna.

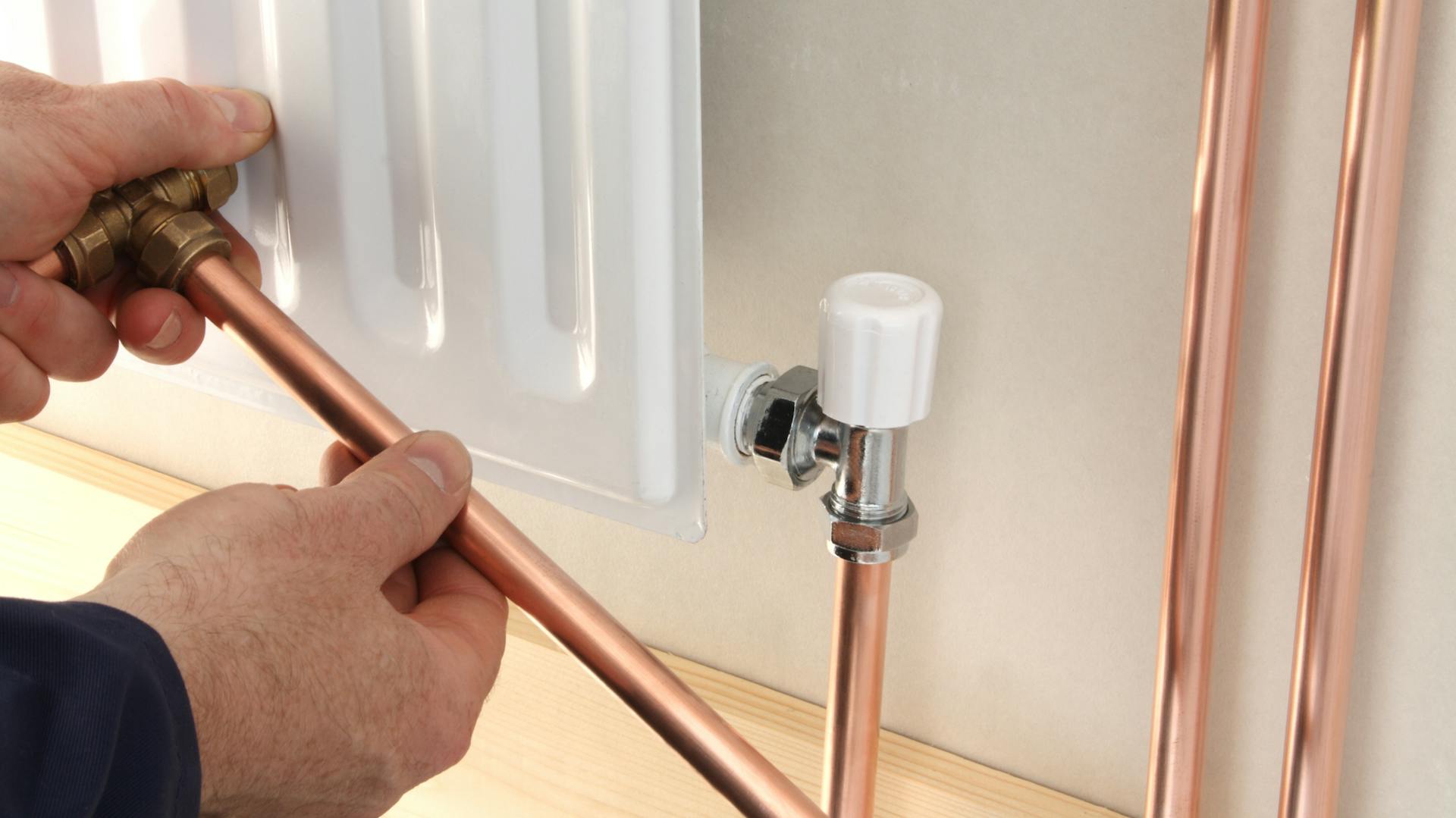

Tutti i collegamenti devono essere saldati, pressati o avvitati utilizzando una guarnizione adeguata. È importante contrassegnare ogni tubo per indicare se appartiene alla mandata o al ritorno. Collega la mandata in alto sul radiatore e il ritorno in basso.
Isolare i tubi di riscaldamento
Più i tubi di riscaldamento attraversano la casa, maggiore sarà la dispersione di calore lungo il percorso. Un efficace isolamento termico può ridurre significativamente questa dispersione. Per le tubazioni che passano attraverso locali non riscaldati, l'isolamento può addirittura essere prescritto per legge.

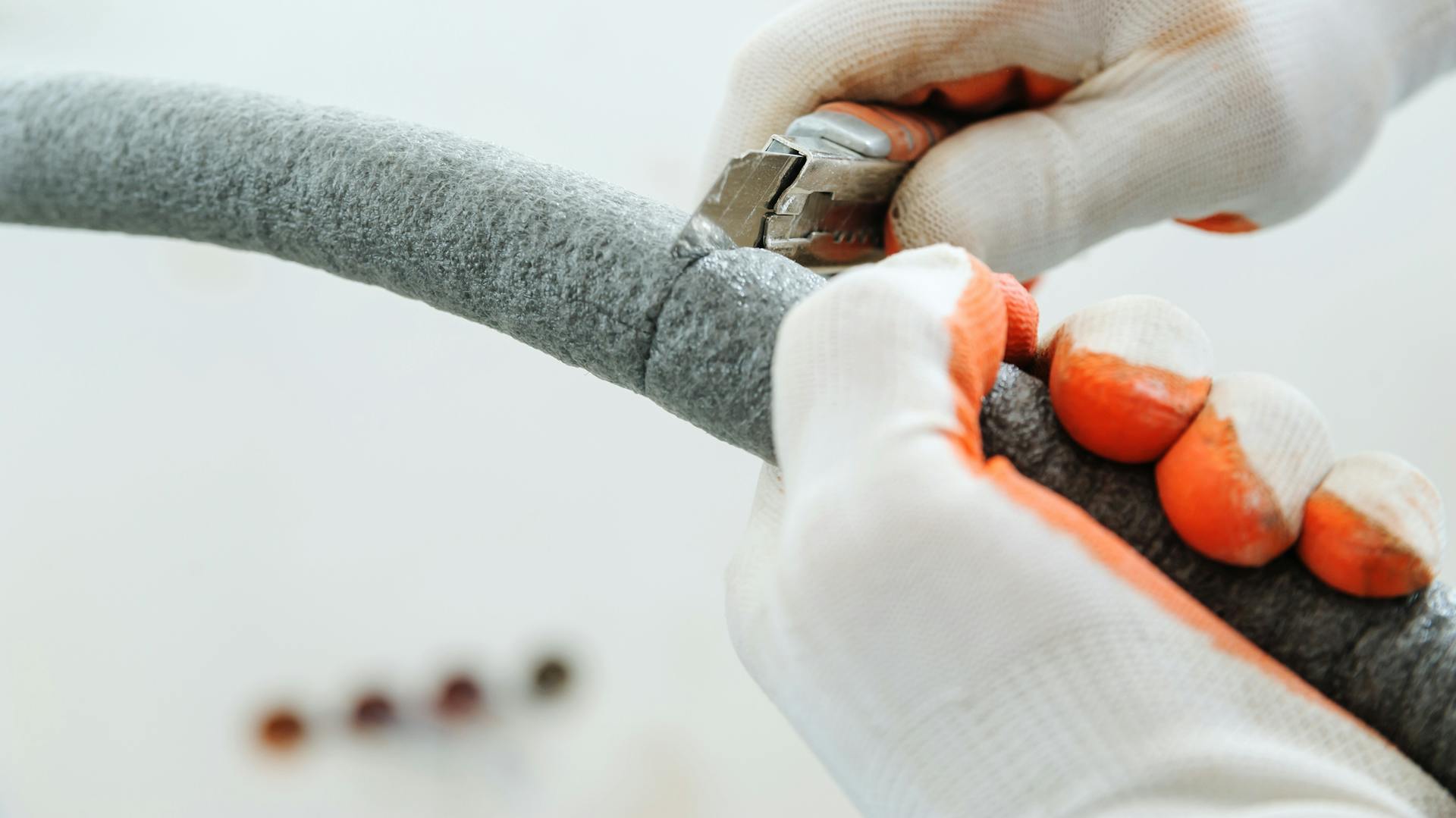

Per l'isolamento dei tubi, puoi utilizzare gusci tubolari in PE espanso o in gomma. Questi gusci sono aperti su un lato, quindi basta posizionarli sul tubo e incollare la fessura. Assicurati che anche i manicotti siano ben rivestiti.
I sistemi di isolamento sono generalmente facili da installare, ma alcuni possono essere costosi. Ad esempio, i gusci tubolari in gomma sono difficilmente infiammabili, ma meno economici rispetto a quelli in PE.
Per i tubi di riscaldamento esterni, come quelli in cantina o in soffitta, è consigliabile utilizzare gusci in lana di roccia con una superficie in alluminio. Questi forniscono un eccellente isolamento grazie al loro spessore. Anche in questo caso, assicurati di incollare correttamente per mantenere il calore all'interno del tubo.
Acquista materiale isolante in più rispetto a quanto calcolato, per gestire gli sprechi che potrebbero verificarsi.

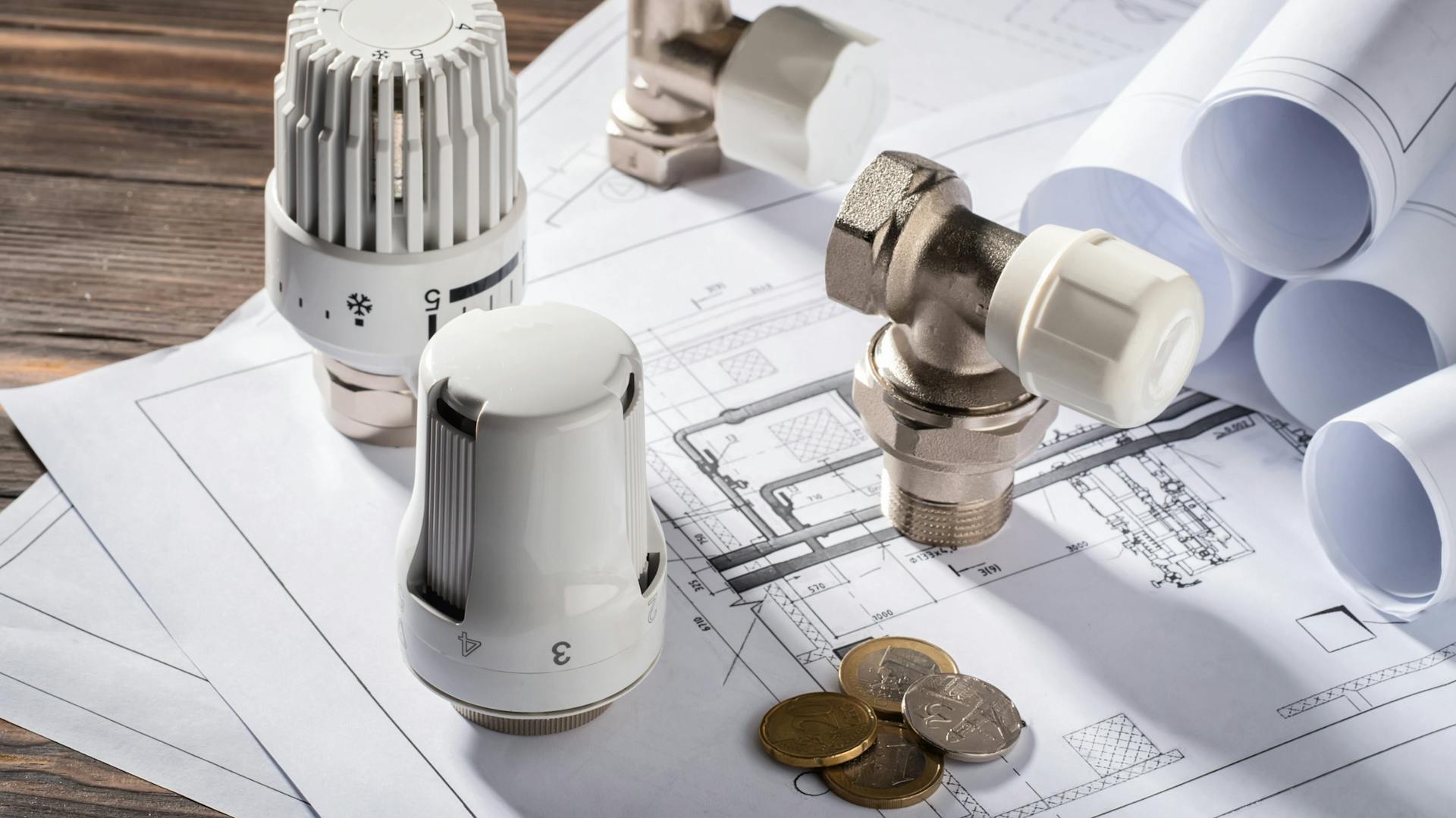

Quanto costa posare i tubi di riscaldamento?
Circa il 25-30% dei costi totali dell’impianto di riscaldamento sono dovuti alle tubature.
Per una casa unifamiliare media, il budget per il riscaldamento a gas varia generalmente tra 15.000 € e 18.000 €. Di questa cifra, circa il 50% è destinato all'impianto di riscaldamento, mentre il 25%-30% è riservato alle tubature e il resto per l'allacciamento domestico al gas naturale.
Per la posa dei tubi di riscaldamento, i costi del materiale rappresentano di solito circa il 50% del totale. Con un contributo proprio adeguato, puoi risparmiare una buona parte di questi costi. Inoltre, l’installazione dei radiatori ha il suo prezzo: i costi del materiale e della manodopera ammontano ciascuno a circa il 50%.
Tuttavia, è fondamentale non rinunciare completamente a uno specialista. Infatti, prima di accendere il riscaldamento con le tubature posate, è necessario che uno specialista di impianti igienico-sanitari esegua un test di pressione. Questo test è essenziale per garantire il corretto funzionamento del sistema di riscaldamento.
Pianifica il test prima di intonacare le fessure sulla parete con i tubi posati all'interno. In caso di emergenza, sarà ancora possibile sostituire i tubi di riscaldamento o riparare le perdite.
